Так ребят сегодня рухнули все мои грезы и порвали всю мою идеалогию дело все в том что мне прислали сообщение в личку с пометкой посмотри вот это пройдя по ссылке что я вижу статья:
Открывать багажник руками или пультом неудобно, это факт. Особенно когда в руках пакеты с покупками. Сделал себе открывание ногой.
Как это работает? Сразу скажу что такая система будет работать только с keyless доступом в машину. Тоесть, бесключевой доступ. Многие машины имеют такое исполнение. Конкретно на камри это престиж и престиж плюс.

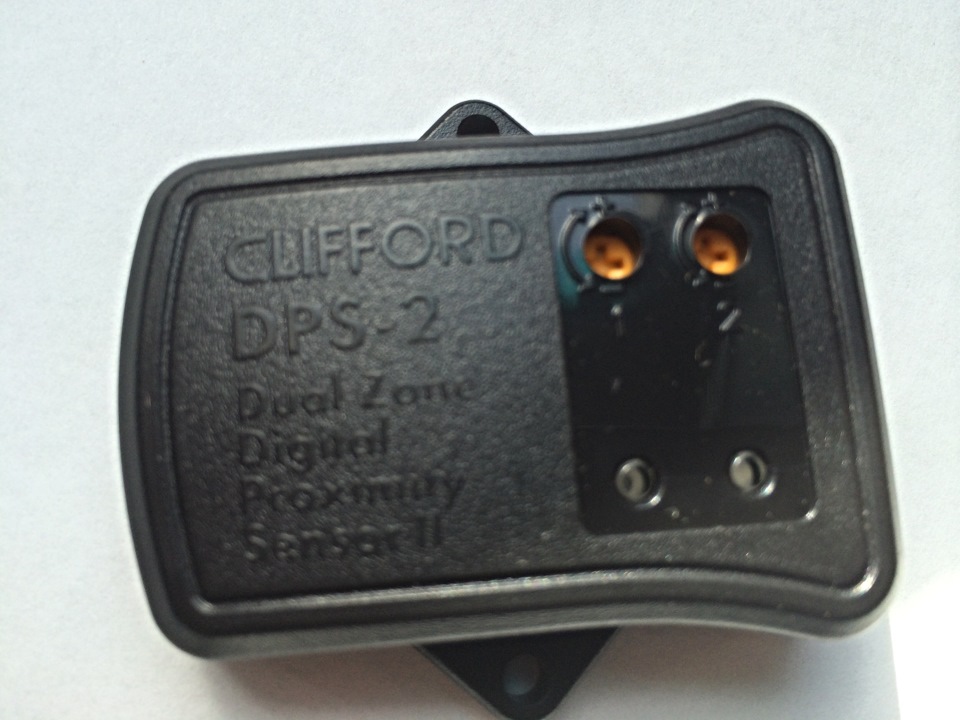

Для доработки надо приобрести любой датчик объема\движения от дешевой автосигнализации. Я взял клиффорд dps-2. Сам датчик прячем под машину в пределах досягаемости ноги. Я приклеил его под бензобак. Далее с датчика идет три провода, плюс минус и сигнал срабатывания. Плюс минус прицепляем в ближайшую точку гда это все есть в машине, у меня на левой задней стойке. Выход сигнала срабатывания подсоединяем параллельно кнопке багажника. Далее крутилками делаем минимальную чувствительность датчика, примерно 30 см, определяется опытным путем. Все собираем в кучу, прячем выводим провода и тд.
Логика работы, заключается в иммитации срабатывания кнопки багажника от датчика движения. В штатном режиме багажник можно открыть снаружи только если ты стоишь с ключом в кармане и нажимаешь рукой кнопку открытия багажника на крышке багажника. Если нажимать без ключа в кармане то ничего ессно не откроется. Датчик движения работает как вторая дублирующая кнопка багажника. Подходишь к машине с ключом в кармане, суешь ногу под машину, система определяет что ключ есть и разрешает принимать сигнал открытия багажника от датчика объема. Все просто. Если Ктото другой будет сувать ногу или кошки будут бегать или прочие помехи то система никак не реагирует на это. Без ключа в кармане ничего не откроется.
Данная система в заводском ессно исполнении применяется на многих машинах, форд, WV и др. Как опция. Стоимость данной опции далеко за 30000 рублей…
Стоимость деталей в данном варианте 500 — 1000. Остальное бесценно))
и прикрепленное к нему видео
я уже написал этому человеку хотел с ним обсудить некоторые технические стороны и жду от него ответа
а вам пища для обсуждений хотел услышать ваше мнение?????


Источник: http://www.pccar.ru/showthread.php?p=258374
