я постараюсь описать:
РЕМОНТ РЕЙКИ

началось все с того, что она сопливила немного правым краем...но ездила и не грюкала, как мне казалось. ударил маленький морозец... бац и вся жидкость куда то делась... купил литру и мне хватило работа-дом-работа-гараж...все

после приезда в гараж рейка была мной снята, откручены тяги...все вычищено и вытерто..грязь удалена...гудравлический трубги замотаны в пакет

на работе рейку разобрал..и обнаружил множество грязи в рейке...ржавый вал..ямки от коррозии...выработка в правом краю от втулки

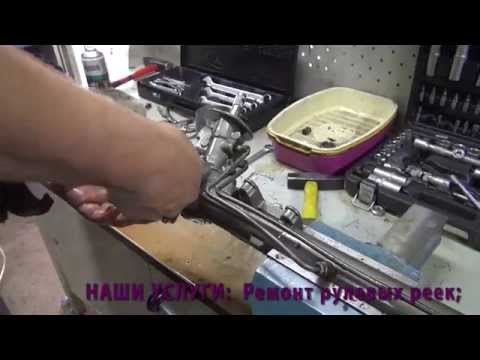

(разборка рейки
- снимаем зажимы трубок с корпуса циллинда выколоткой через деревяшку и плоскогубцами;
- откручиваем шестигранником на 5 болт упора трубок от клапанного блока;
- вынимаем трубки и прокладки;
откручиваем шестигранником на 5 два болта крепления клапанного блока;
- поворачивая рукой блок снимаем его вверх по рулевому валу;
- под шлицы вала надеваем аккуратно ключ рожковый на 15 и резиновым молоточком выстукиваем рулевой вал из рейки с подшипником;
- аккуратно снимаем с подшипника колечко резиновое;
- затем головкой на 17 отворачиваем гайку опора вала..круглая такая пробка; у меня не получилось, зализал грани...аккуратно засверлился по внешнему диаметру и открутил ключем от болгарки;
- вытаскием пружину, прокладку, циллинд пасатижами, если не идет то можно его позже вытянутьт, ввал и так уже прослаблен;
- далее с правого конца вычищаем грязб и там будет видно тоненькое стопорное колечко, снимаем его;
- переводим вал доконца вправо..постукиваем и эта пробка справа вылезет;
- снимаем с нее колечко резиновое аккуратно;

В ПРИНЦИПЕ РЕЙКА РАЗОБРАНА)

(выкорчевывание сальников
- сальники просто о..уеть какие жесткие...запаслись отвертками бокорезами....выколупываем внутренний сальник пробки, там колечкое есть в нем ..разломать не страшно...но не разломайте втулку с разрезанными сторонам под сальником..и не расколупайте в усмерть саму пробку.
- СОВЕТУЮ запастись аккуратненьким зубильцем с шириной около 1 см--надрубываем легонько дно сальника его корявит, подковыриваем от боков...ура, сасльник снят..
- с ВНУТРЕННИМ сальником дела хреновые, сидит глубоко.. ПОЛОВИНИТЬ РЕЙКУ НЕЛЬЗЯ...сразу говору то что получилось - нашел полосу металла 5х10х400, заточили ее и использовали как длинное зубильце...операция как и с первым сальниом.. БУДЬТЕ ОСТОРОЖНЫ С ЗЕРКАЛОМ ЦИЛЛИНДРА)

ВСЕ-теперь уж рейка точно разобрана

Добавлено спустя 18 минут 38 секунд:

теперь дефетовка...клапанный блок я и не трогал..все сухо, чисто, резинки целы...(пробег 200000)
- зеркало рейки - без задиров и царапин но ваработка немного имелась в еллипс в среднем положении руля..ну и Х на нее...
- сальники....ессно только в мусор...обоймочка на поршне вала - у меня была цела..да и заменить ее было нечем...
- для защиты от повреждений обматываем поршень и рулевой вал изолентой по резинкам и второпластовому кольцу...

КОРРОЗИЯ - сцука виной всему....вал побит ямками, грубаяповерхность и лювт правого края убили напрочь сальник...второй тоже сопливил....
замеры вала: о поршня 23.98 мм....в месте среднего руля под втулкой правого края - 23.89

ДАЛЕЕ ШЛИФОВКА... РЕЗЦЫ НЕ ИСПАОЛЬЗОВАТЬ..

только шкурка наждачная, на резинке, дощечке...и постепенно большим и большим номером до 2500...далее войлок и вал БЛЕСТИТ как зеркало...
замеры показали часть вала ---от поршня к зубьям 23.97...от поршня к правому валу 23.88..
ОБРАЩАЮ ВНИМАНИЕ..правый край вала следует прошлифовать так, чтоб выработка от втулки ушла...
саму втулку точим новую из КАПРОЛОКТАНА...точчим так чтоб с маслом в пробке ходила с небольшим усилием но равномерно аж до поршня

САЛЬНИКИ--сцуко дорогие..они какие то особенные, уверен, что можно было подобрать дешевле но мне сальники обошлись в 300 грн за два штуки

РАЗМЕРЫ
24х39х8,5
24х37х8.5
сальники очень жесткие

- в пробку сальник задавливам пластвасовой втулкой, что вытянули из циллинра рейки от большого сальн ика (ПОДЦЕПИТЕ НОНКИМ ЭЛЕКТРОДОМ и отверточкой через дырочку трубки)..задавливаем аккуратно тисками..все предварительно промаслив...

с дальним БОЛЬШИМ сальников дела сложнеее....одеваем его со стороны зублов вала на вал нужной стороной с пластмассовой оправкой....вставляем вал в рейку, упираем сальник поршнем к рейке...рейку предварительно промаслии...
левый край вала вставляем в патрон токарного станка...правый край вала ЗАДАВЛИВЕМ аккуратно в рейку с сальником упорной бабкой токарного станка с винтовым приводом...получилось отлично...оправка сальника стнет напротив отверстия трубочки...

РЕЙКУ ПРЕДВАРИТЕЛЬНО и ВАЛ ТЩАТЕЛЬНО ВЫМЫТЬ...

далее сборка в обратной поледовательности:
- через отверстие под упорную пробку или релевой вал набиваем полость смазкой (анпример для ШРУСа или специальной)
- правую пробку через оправку застукиваем вглубь до прорези под кольцо....
ну дальше все понятно)

поставил рейку..подсоединил гидрошланги...шайбы если медный советую прогреть зажигалкой, что были мягкими... залил жижу...завел..рулем сразу крутим, заправляем жидкость. РУЛЕМ СРАЗУ КРУТИТЬ ОБЯЗАТЕЛЬНО..

Добавлено спустя 2 часа 51 минуту 48 секунд:
итак пробег уже 40 км..жидкость на месте.

ПО ПОВОДУ СБОРКИ РЕЙКИ
- очень важно соблюсти чистоту: чем меньше песка попадет - тем дольший срок прослужит вм узел..и тем качественней будет ваша работа..

ГУР:
ремонт сдесь был более простым. еще у прошлого хозяина лопнула его задняя крышка..и как так непонятно...ее залепил он толстым слоем холодной сварки..
капало..
нашел новую (в смысле б/у крышку от мертвого насоса) насос KYB..но она біла подерта сзади, где вращается ротор...
- плоскошлифовальніый станок, притирка на мелком наждаке, войлок...крышка готова
- все собрал и поставил на место

ТЕПЕРЬ ВОПРОСЫ К ФОРУМЧАНАМ: (их три)
- во время заправки ГУРа..приобрел горький опыт...лил жижу не ворочая ГУР.. в итоге ГУР зажужжал..я думал что притирается шлифованнаячасть...3-минуты и он начал парить (был мокрый снаружи...)...нагрелся...я испугался...заглушил..понял где тупанул...повторил все првильно...тишина
- ВОПРОС 1: насколько навредил я насосу?

- ВОПРОС2: должен ли ГУР немного (еле слышно в салоне под нагрузкой) жужжать? (может я чересчур придирчив)?

- ВОПРОС 3: все хорошо, но я при сборке ошибся на один зуб между рулевым валом с косозубой шестерней и валом рейки (то есть в самой рейке)..руль криво? Как исправить: можно в ногах водителя переставить как надо или прорезь недаст?
- переставить сам руль?
- разбирать рейку?
- на работу гидравлики неровное положение влияет?

ЕЩЕ непонятній вопрос мне:
- рейка то не регулируется круглой гайкой? ее затянул доконца и все? правильно?
